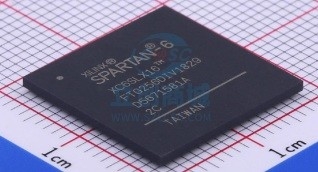

XC6SLX16-2FTG256C XILINX FPGA، SPARTAN-6، 186 /، FTBGA-256

توضیحات کلی

خانواده Spartan®-6 قابلیت های پیشرو یکپارچه سازی سیستم را با کمترین هزینه کل برای کاربردهای با حجم بالا فراهم می کند.این خانواده سیزده نفره تراکم‌های گسترده‌ای از 3840 تا 147443 سلول منطقی را با نصف مصرف برق خانواده‌های قبلی اسپارتان و اتصال سریع‌تر و جامع‌تر ارائه می‌کنند.خانواده Spartan-6 که بر اساس فناوری پردازش مس کم مصرف 45 نانومتری بالغ ساخته شده است که تعادل بهینه هزینه، قدرت و عملکرد را ارائه می‌کند، یک جدول جدید، کارآمدتر و با ثبت دوگانه 6 ورودی (LUT) ارائه می‌کند. مجموعه ای غنی از بلوک های داخلی در سطح سیستم.اینها شامل رم های بلوکی 18 کیلوبایتی (2 x 9 کیلوبایت)، برش های نسل دوم DSP48A1، کنترلرهای حافظه SDRAM، بلوک های مدیریت ساعت ترکیبی پیشرفته، فناوری SelectIO™، بلوک های فرستنده و گیرنده سریال پرسرعت، بلوک های نقطه پایانی سازگار با PCI Express، پیشرفته هستند. حالت‌های مدیریت انرژی در سطح سیستم، گزینه‌های پیکربندی شناسایی خودکار، و امنیت IP پیشرفته با محافظت AES و DNA دستگاه.این ویژگی ها یک جایگزین قابل برنامه ریزی کم هزینه برای محصولات سفارشی ASIC با سهولت استفاده بی سابقه ارائه می کنند.FPGA های Spartan-6 بهترین راه حل را برای طرح های منطقی با حجم بالا، طراحی های DSP مصرف کننده و برنامه های کاربردی تعبیه شده حساس به هزینه ارائه می دهند.FPGA های Spartan-6 پایه سیلیکونی قابل برنامه ریزی برای پلتفرم های طراحی هدفمند هستند که نرم افزار و اجزای سخت افزاری یکپارچه ای را ارائه می دهند که به طراحان امکان می دهد به محض شروع چرخه توسعه خود بر روی نوآوری تمرکز کنند.خلاصه از

ویژگی های Spartan-6 FPGA

• خانواده Spartan-6: • Spartan-6 LX FPGA: بهینه سازی منطقی • Spartan-6 LXT FPGA: اتصال سریال پرسرعت • طراحی شده برای هزینه کم • چندین بلوک یکپارچه کارآمد • انتخاب بهینه استانداردهای ورودی/خروجی • پدهای پلکانی • بالا بسته‌های سیمی پلاستیکی حجمی • توان استاتیکی و دینامیکی کم • فرآیند 45 نانومتری بهینه‌سازی شده برای هزینه و توان کم • حالت خاموشی Hibernate برای توان صفر • حالت تعلیق حالت و پیکربندی را با بیدار شدن چند پین، بهبود کنترل حفظ می‌کند. ولتاژ هسته 1.0 ولت کم مصرف (فقط LX FPGA، -1 لیتر) • ولتاژ هسته 1.2 ولت با کارایی بالا (FPGAهای LX و LXT، درجه های سرعت -2، -3 و -3N) • SelectIO™ چند ولتاژ، چند استاندارد بانک های رابط • نرخ انتقال داده تا 1080 مگابیت بر ثانیه در هر ورودی/خروجی دیفرانسیل • درایو خروجی قابل انتخاب، حداکثر 24 میلی آمپر در هر پین • استانداردها و پروتکل های 3.3 ولت تا 1.2 VI/O • رابط های حافظه HSTL و SSTL ارزان قیمت • داغ انطباق با تعویض • نرخ سرعت ورودی/خروجی قابل تنظیم برای بهبود یکپارچگی سیگنال • فرستنده و گیرنده سریال GTP با سرعت بالا در LXT FPGA • حداکثر 3.2 گیگابیت بر ثانیه • رابط های پرسرعت شامل: Serial ATA، Aurora، 1G Ethernet، PCI Express، OBSAI، CPRI، EPON، GPON، DisplayPort و XAUI • بلوک نقطه پایانی یکپارچه برای طرح های PCI Express (LXT) • پشتیبانی از فناوری PCI® ارزان قیمت سازگار با مشخصات 33 مگاهرتز، 32 و 64 بیت.• برش های کارآمد DSP48A1 • پردازش محاسباتی و سیگنال با کارایی بالا • ضرب کننده سریع 18 x 18 و انباشته کننده 48 بیتی • قابلیت لوله گذاری و آبشاری • پیش جمع کننده برای کمک به برنامه های فیلتر • بلوک های یکپارچه کنترل کننده حافظه • DDR، DDR2، DDR3، و LPD پشتیبانی • نرخ داده تا 800 مگابیت بر ثانیه (12.8 گیگابیت بر ثانیه حداکثر پهنای باند) • ساختار باس چند پورتی با FIFO مستقل برای کاهش مشکلات زمان‌بندی طراحی • منابع منطقی فراوان با افزایش ظرفیت منطقی • ثبت تغییر اختیاری یا پشتیبانی رم توزیع‌شده • کارآمد LUT های 6 ورودی عملکرد را بهبود می بخشد و توان را به حداقل می رساند • LUT با فلیپ فلاپ دوگانه برای برنامه های کاربردی خط لوله • مسدود کردن RAM با طیف گسترده ای از دانه بندی • RAM بلوک سریع با قابلیت نوشتن بایت • بلوک های 18 کیلوبایتی که می توانند به صورت اختیاری به عنوان دو 9 مستقل برنامه ریزی شوند. رم‌های بلوک کیلوبایتی • کاشی مدیریت ساعت (CMT) برای عملکرد بهتر • نویز کم، ساعت انعطاف‌پذیر • مدیران ساعت دیجیتال (DCM) انحراف ساعت و چرخه کار را حذف می‌کنند • قفل فازحلقه‌های d (PLL) برای کلاکینگ کم‌هزینه • سنتز فرکانس با ضرب، تقسیم و جابجایی فاز همزمان • شانزده شبکه ساعت جهانی کم چوله • پیکربندی ساده، پشتیبانی از استانداردهای کم هزینه • پیکربندی تشخیص خودکار 2 پین • یک سوم گسترده -party SPI (حداکثر x4) و پشتیبانی از فلش NOR • فلش پلتفرم Xilinx با ویژگی های غنی با JTAG • پشتیبانی MultiBoot برای ارتقاء از راه دور با چند بیت استریم، با استفاده از حفاظت نگهبان • امنیت پیشرفته برای محافظت از طراحی • شناسه DNA منحصر به فرد دستگاه برای احراز هویت طراحی • جریان بیت AES رمزگذاری در دستگاه‌های بزرگ‌تر • پردازش سریع‌تر تعبیه‌شده با پردازنده نرم‌افزار MicroBlaze™ پیشرفته و کم هزینه • IP و طرح‌های مرجع پیشرو در صنعت
